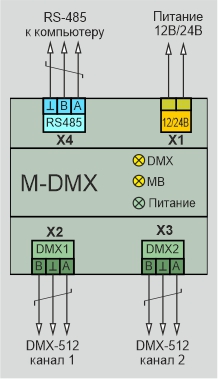

Контроллер MODBUS-DMX512 (M-DMX) предназначен для управления светотехническим оборудованием по двум каналам DMX 512. M-DMX представляет собой преобразователь команд внешнего устройства управления в формате протокола MODBUS, подключенного к порту RS-485, в сигналы двух портов сети DMX 512. M-DMX предназначен для установки на типовую DIN-рейку шириной 35 мм.
M-DMX выполняет функции преобразователя интерфейсов MODBUS и DMX512. Внешнее устройство управления светотехническим оборудованием реализует различные сценарии управления освещением и формирует кадры в формате MODBUS. M-DMX осуществляет прием этих кадров и преобразует их в формат протокола DMX512. Блок выполняет функцию сплиттера, формирует два канала управления светотехническим оборудованием по сети DMX512. Блоком обеспечивается аппаратная реализация различных световых эффектов (фейдинг и проч.). Выходы линий DMX512 имеют гальваническое (оптическое) разделение друг от друга и от интерфейса RS-485. M-DMX также осуществляет контроль напряжения питания, имеется светодиодная индикация подачи питания, передачи данных по интерфейсам RS-485 и DMX512.
- 2 порта управления устройствами по интерфейсу DMX 512
- 512 каналов управления устройствами по порту DMX 512
- 32 подключаемых устройства к порту DMX 512
- Длина линии DMX 512 до 1000 м
- Рабочий диапазон напряжения питания постоянного тока (11,5-46) В или переменного тока (9,5-30,5) В
- Потребляемый ток не более 110 мА
- Степень защиты оболочки IP20
- Температура окружающего воздуха (-30 ...55) °С
- Относительная влажность воздуха (10-80) %
- Габаритные размеры 70x96x58 мм Масса 0,5 кг
|
